HG/T 2239-2012環(huán)氧酯底漆標(biāo)準(zhǔn)代替HG/T 2239-1991是小編摘自HG/T 2239-2012《環(huán)氧酯底漆》紙質(zhì)版，更多防腐涂料執(zhí)行國(guó)家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)請(qǐng)參考本網(wǎng)站。
ICS87.040 G51 備案號(hào):37858-2013 HG
中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn)
HG/T 2239-2012代替HG/T 2239-1991
環(huán)氧酯底漆Epoxy ester undercoat
2012-11-07發(fā)布 2013-03-01實(shí)施
中華人民共和國(guó)工業(yè)和信息化部 發(fā)布
1、范圍
本標(biāo)準(zhǔn)規(guī)定了環(huán)氧酯底漆的技術(shù)要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝和貯存等內(nèi)容。
本標(biāo)準(zhǔn)適用于以環(huán)氧樹(shù)脂與植物油酸經(jīng)酯化后形成的環(huán)氧酯為主要成膜物的涂料。該防腐涂料主要用于金屬基材等表面的打底及防銹保護(hù)。
2、規(guī)范性引用文件
下列文件對(duì)于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T1728-1979 漆膜、膩?zhàn)幽じ稍飼r(shí)間測(cè)定法
GB/T1732-1993 漆膜耐沖擊測(cè)定法
GB/T1766-2008 色漆和清漆 涂層老化的評(píng)級(jí)方法
GB/T3186 色漆、清漆和色漆與清漆用原材料 取樣
GB/T6753.1-2007 色漆、清漆和印刷油墨 研磨細(xì)度的測(cè)定
GB/T6753.3-1986 涂料貯存穩(wěn)定性試驗(yàn)方法
GB/T6753.4-1998 色漆和清漆 用流出杯測(cè)定流出時(shí)間
GB/T8170 數(shù)值修約規(guī)則與極限數(shù)值的表示和判定
GB/T9271-2008 色漆和清漆 標(biāo)準(zhǔn)試板
GB/T9274-1988 色漆和清漆 耐液體介質(zhì)的測(cè)定
GB/T9278 涂料試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的溫濕度
GB/T9286-1998 色漆和清漆 漆膜的劃格試驗(yàn)
GB/T9750 涂料產(chǎn)品包裝標(biāo)志
GB/T13452.2-2008 色漆和清漆 漆膜厚度的測(cè)定
GB/T13491 涂料產(chǎn)品包裝通則
GB/T25271-2010 硝基涂料
JB/T7499-2006 涂附磨具 耐水砂紙
3、技術(shù)要求
產(chǎn)品應(yīng)符合表1要求。

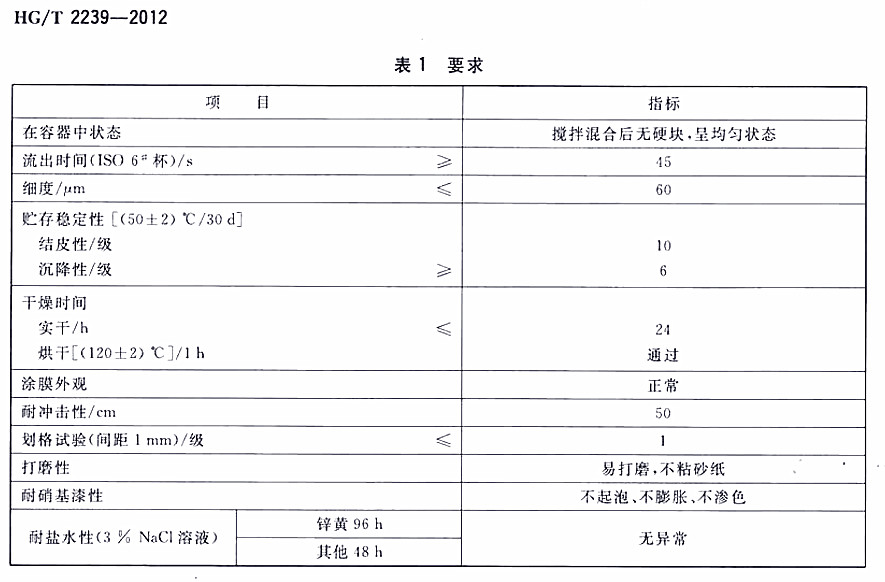

表1 要求
|
項(xiàng)目
|
指標(biāo)
|
|
在容器中狀態(tài)
|
攪拌混合后無(wú)硬塊，呈均勻狀態(tài)
|
|
流出時(shí)間（ISO6#杯）/s ≥
|
45
|
|
細(xì)度/μm ≤
|
60
|
|
貯存穩(wěn)定性[（50±2）℃/30d]
結(jié)皮性/級(jí)
沉降性/級(jí) ≥
|
10
6
|
|
干燥時(shí)間
實(shí)干/h ≤
烘干[（120±2）℃]/1h
|
24
通過(guò)
|
|
涂膜外觀
|
正常
|
|
耐沖擊性/cm
|
50
|
|
劃格試驗(yàn)（間距1mm）/級(jí) ≤
|
1
|
|
打磨性
|
易打磨，不粘砂紙
|
|
耐硝基漆性
|
不起泡、不膨脹、不滲色
|
|
耐鹽水性（3%NaCl溶液）
|
鋅黃96h
|
無(wú)異常
|
|
其他48h
|
4、試驗(yàn)方法
4.1、取樣
環(huán)氧底漆除另有規(guī)定或商定外，產(chǎn)品按GB/T3186的規(guī)定取樣。取樣量根據(jù)檢驗(yàn)需要確定。
4.2、試驗(yàn)樣板的狀態(tài)調(diào)節(jié)和試驗(yàn)環(huán)境
除另有規(guī)定或商定外，制備好的樣板，應(yīng)在GB/T9278規(guī)定的條件下放置規(guī)定的時(shí)間后，按有關(guān)檢驗(yàn)方法進(jìn)行性能測(cè)試。干燥時(shí)間、耐沖擊性、劃格試驗(yàn)應(yīng)在GB/T9278規(guī)定的條件下進(jìn)行測(cè)試，其余項(xiàng)目按相關(guān)檢驗(yàn)方法標(biāo)準(zhǔn)規(guī)定的條件進(jìn)行測(cè)試。
試板的狀態(tài)調(diào)節(jié)和試驗(yàn)的溫濕度應(yīng)符合GB/T9278的規(guī)定。
4.3、試驗(yàn)樣板的制備
4.3.1、底材的選擇和處理方法
干燥時(shí)間、涂膜外觀、耐沖擊性、打磨性、耐硝基漆性項(xiàng)目用馬口鐵板，劃格試驗(yàn)，耐鹽水性項(xiàng)目用鋼板。除另有規(guī)定或商定外，馬口鐵板、鋼板應(yīng)符合GB/T9271-2008的要求，馬口鐵板的處理按GB/T9271-2008中4.3的規(guī)定進(jìn)行，鋼板的處理按GB/T9271-2008中3.5的規(guī)定進(jìn)行。商定的底材材質(zhì)類型和底材處理方法應(yīng)在檢驗(yàn)報(bào)告中注明。
4.3.2、試驗(yàn)樣板的制備
干燥時(shí)間噴涂一道，干膜厚度為（23±3）μm，涂膜外觀、耐沖擊性、劃格試驗(yàn)、打磨性、耐硝基漆性噴涂一道，干膜厚度為（23±3）μm，于（120±2）℃烘1h，自然條件下冷卻1h后進(jìn)行測(cè)試；耐鹽水性噴涂二道，噴涂第一道后靜置（10-15）min，于120±2）℃烘1h，自然條件下冷卻，用320目砂紙輕輕打磨，再噴涂第二道，靜置（10-15）min，于（120±2）℃烘1h，自然條件下冷卻1h后測(cè)試，干膜總厚度為（45±5）μm。采用與本標(biāo)準(zhǔn)規(guī)定不同的樣板制備方法，應(yīng)在檢驗(yàn)報(bào)告中注明。涂膜厚度的測(cè)試按GB/T13452.2-2008的規(guī)定進(jìn)行。
4.4、在容器中狀態(tài)
打開(kāi)容器，用調(diào)刀或攪棒攪拌，允許容器底部有沉淀，若經(jīng)攪拌易于混合均勻，則評(píng)為“攪拌混合后無(wú)硬塊，呈均勻狀態(tài)”。
4.5、流出時(shí)間
按GB/T6753.4-1998規(guī)定進(jìn)行。
4.6、細(xì)度
按GB/T6753.1-2007規(guī)定進(jìn)行。
4.7、貯存穩(wěn)定性
按GB/T6753.3-1986規(guī)定進(jìn)行。
4.8、干燥時(shí)間
按GB/T1728-1979中實(shí)干甲法規(guī)定進(jìn)行。
4.9、涂膜外觀
在散射日光下目視觀察制備好的樣板，如果涂膜均勻，無(wú)流掛、發(fā)花、針孔、開(kāi)裂和剝落等涂膜病態(tài)，則評(píng)為“正常”。
4.10、耐沖擊性
按GB/T1732-1993規(guī)定進(jìn)行。
4.11、劃格試驗(yàn)
按GB/T9286-1998規(guī)定進(jìn)行。
4.12、打磨性
用符合JB/T7499-2006標(biāo)準(zhǔn)規(guī)定的P320（320號(hào)）水砂紙蘸水手工往返打磨15次（往復(fù)打磨為一次），如涂膜易打磨成平整表面且不粘砂紙，可評(píng)定為“易打磨，不粘砂紙”。
4.13、耐硝基漆性
將制備好的樣板噴涂一道符合GB/T25271-2010《硝基涂料》的白硝基涂料，30min后觀察。
4.14、耐鹽水性
按GB/T9274-1988中浸泡法進(jìn)行，試液為3%NaCl溶液。在規(guī)定的試驗(yàn)時(shí)間后取出用水沖洗并擦干，放置1h后在散射日光下目視觀察，如三塊試板中有兩塊未出現(xiàn)起泡、生銹、開(kāi)裂、剝落、掉粉、明顯變色、明顯失光（允許輕微變色和失光）等涂膜病態(tài)現(xiàn)象，增評(píng)為“無(wú)異常”。如出現(xiàn)以上涂膜病態(tài)現(xiàn)象按GB/T1766-2008進(jìn)行描述。
5、檢驗(yàn)規(guī)則
5.1、檢驗(yàn)分類
5.1.1、產(chǎn)品檢驗(yàn)分為出廠檢驗(yàn)和型式檢驗(yàn)。
5.1.2、出廠檢驗(yàn)項(xiàng)目包括在容器中狀態(tài)、流出時(shí)間、細(xì)度、干燥時(shí)間、涂膜外觀、耐沖擊性、劃格試驗(yàn)、打磨性。
5.1.3、型式檢驗(yàn)項(xiàng)目包括本標(biāo)準(zhǔn)所列的全部技術(shù)要求。在正常生產(chǎn)情況下，每年至少進(jìn)行一次型式檢驗(yàn)。
5.2、檢驗(yàn)結(jié)果的判定
5.2.1、檢驗(yàn)結(jié)果的判定按GB/T8170中修約值比較法進(jìn)行。
5.2.2、應(yīng)檢項(xiàng)目的檢驗(yàn)結(jié)果均達(dá)到本標(biāo)準(zhǔn)要求時(shí)，該試驗(yàn)樣品為符合本標(biāo)準(zhǔn)要求。
6、標(biāo)志、包裝和貯存
6.1、標(biāo)志
按GB/T9750的規(guī)定進(jìn)行。
6.2、包裝
按GB/T13491中一級(jí)包裝要求的規(guī)定進(jìn)行。
|
|
|
GB/T 31361-2015無(wú)溶劑環(huán)氧液體涂料的防腐蝕涂裝標(biāo)準(zhǔn)
|
|
GB/T 31361-2015無(wú)溶劑環(huán)氧液體涂料的防腐蝕涂裝標(biāo)準(zhǔn) ICS25.220.60 A29 GB 中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn) GB/T 31361-2015 無(wú)溶劑環(huán)氧液體涂料的防腐蝕涂裝anti-corrosion painting of solvent-free liquid epoxy coating 2015-02-04發(fā)布 2015-07-01實(shí)施 中華人民共和國(guó)國(guó)家質(zhì)量監(jiān)督檢驗(yàn)檢
|
|
時(shí)間：2018/1/26
|
|
|
|
|
HG/T 4337-2012鋼質(zhì)輸水管道無(wú)溶劑液體環(huán)氧涂料標(biāo)準(zhǔn)
|
|
HG/T4337-2012鋼質(zhì)輸水管道無(wú)溶劑液體環(huán)氧涂料標(biāo)準(zhǔn) ICS 87.040 G51 備案號(hào)：37872-2013 HG 中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn) HG/T4337-2012鋼質(zhì)輸水管道無(wú)溶劑液體環(huán)氧涂料Solventless liquid epoxy paints for steel water pipelines 2012-11-07發(fā)布 2013-03-01實(shí)施 中華人民共和國(guó)工業(yè)和
|
|
時(shí)間：2018/1/23
|
|
|
|
|
環(huán)氧云鐵中間漆化工行業(yè)標(biāo)準(zhǔn)HG/T 4340-2012
|
|
環(huán)氧云鐵中間漆化工行業(yè)標(biāo)準(zhǔn)HG/T 4340-2012 ICS 87. 040G 51 備案號(hào)：37875-2013 中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn) HG/T 4340-2012 環(huán)氧云鐵中間漆Epoxy micaceous iron oxide intermediate coatings 2012-11-07發(fā)布 2013-03-01實(shí)施 中華人民共和國(guó)工業(yè)和信息化部發(fā)布 本標(biāo)準(zhǔn)規(guī)定了環(huán)氧云鐵中間漆
|
|
時(shí)間：2018/1/12
|
|
|
|
|
環(huán)氧樹(shù)脂底漆化工行業(yè)標(biāo)準(zhǔn)HG/T 4566-2013
|
|
環(huán)氧樹(shù)脂底漆標(biāo)準(zhǔn)HG/T 4566-2013 備案號(hào)：41890-2013 中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn) HG/T 4566-2013 環(huán)氧樹(shù)脂底漆Epoxy resin primer 2013-10-17發(fā)布 2014-03-01實(shí)施 中華人民共和國(guó)工業(yè)和信息化部 本標(biāo)準(zhǔn)規(guī)定了環(huán)氧樹(shù)脂底漆的分類、要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝和貯存等內(nèi)容。本標(biāo)準(zhǔn)適用于以環(huán)氧樹(shù)脂為主要成膜物的
|
|
時(shí)間：2018/1/7
|
|
|
|
|
環(huán)氧瀝青防腐涂料（分裝）國(guó)家標(biāo)準(zhǔn)GB/T27806-2011
|
|
環(huán)氧瀝青防腐涂料（分裝）國(guó)家標(biāo)準(zhǔn)GB/T27806-2011，中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn) 本標(biāo)準(zhǔn)規(guī)定了環(huán)氧瀝青防腐涂料產(chǎn)品的分類、要求、試驗(yàn)方法、檢測(cè)規(guī)則、標(biāo)志、包裝和貯存等內(nèi)容。環(huán)氧瀝青防腐涂料適用于以環(huán)氧樹(shù)脂和煤焦瀝青為主要成膜物質(zhì)，加入固化劑、溶劑、顏料等組成的雙組分涂料，包括普通型底漆、面漆和厚漿型底漆、面漆。主要用于水下及地下等鋼結(jié)構(gòu)和混凝土表面的重防腐涂裝。
|
|
時(shí)間：2018/1/3
|
|
|
|
|
|
低表面處理容忍性環(huán)氧涂料標(biāo)準(zhǔn)HG/T 4564-2013
|
|
HG/T 4564-2013低表面處理容忍性環(huán)氧涂料。本標(biāo)準(zhǔn)規(guī)定了低表面處理容忍性環(huán)氧涂料的要求、試驗(yàn)方法、檢驗(yàn)規(guī)則及標(biāo)志、包裝和貯存等內(nèi)容。 本標(biāo)準(zhǔn)適用于鑫鼎言低表面處理容忍性環(huán)氧涂料，這類涂料用于非理想狀態(tài)表面(包括不能徹底除銹、高壓水噴射、濕噴砂或附著良好的舊漆膜等表面)時(shí)，尚能保持較好的性能。
|
|
時(shí)間：2017/11/20
|
|
|
|
|
HG/T4759-2014水性環(huán)氧樹(shù)脂防腐涂料
|
|
HG/T4759-2014水性環(huán)氧樹(shù)脂防腐涂料。本標(biāo)準(zhǔn)規(guī)定了水性環(huán)氧樹(shù)脂防腐涂料的要求，試驗(yàn)方法，檢驗(yàn)規(guī)則以及標(biāo)志、包裝和貯存等內(nèi)容。本標(biāo)準(zhǔn)適用于金屬基材用水性環(huán)氧樹(shù)脂防腐涂料，不適用于水性環(huán)氧富鋅底漆。
|
|
時(shí)間：2017/11/19
|
|
|
|
|
環(huán)氧瀝青防腐涂料（分裝）標(biāo)準(zhǔn)HG/T2884-1997
|
|
環(huán)氧瀝青防腐涂料（分裝）標(biāo)準(zhǔn)HG/T2884-1997：本標(biāo)準(zhǔn)規(guī)定了環(huán)氧瀝青防腐涂料(分裝)產(chǎn)品的要求、試驗(yàn)方法及標(biāo)志、標(biāo)簽、包裝。本標(biāo)準(zhǔn)適用于以環(huán)氧樹(shù)脂、煤焦瀝青為漆基，加入顏料、體質(zhì)顏料、溶劑、助劑及固化劑而制成的雙組份環(huán)氧瀝青漆底、面漆配套的防腐涂料(包括普通型和厚膜型兩類)。該涂料主要用于水下及地下鋼結(jié)構(gòu)的重防腐涂裝。
|
|
時(shí)間：2018/1/2
|
|
|
|
|
